油路塊在液壓系統中扮演著至關重要的角色，它負責控制液壓油的流動和壓力，從而確保液壓系統能夠高效、準確地工作。隨著液壓技術的不斷進步，油路塊的設計和制造也越來越受到重視。本文將詳細介紹油路塊的重要性、原理性能以及常規設計流程。

油路塊的重要性

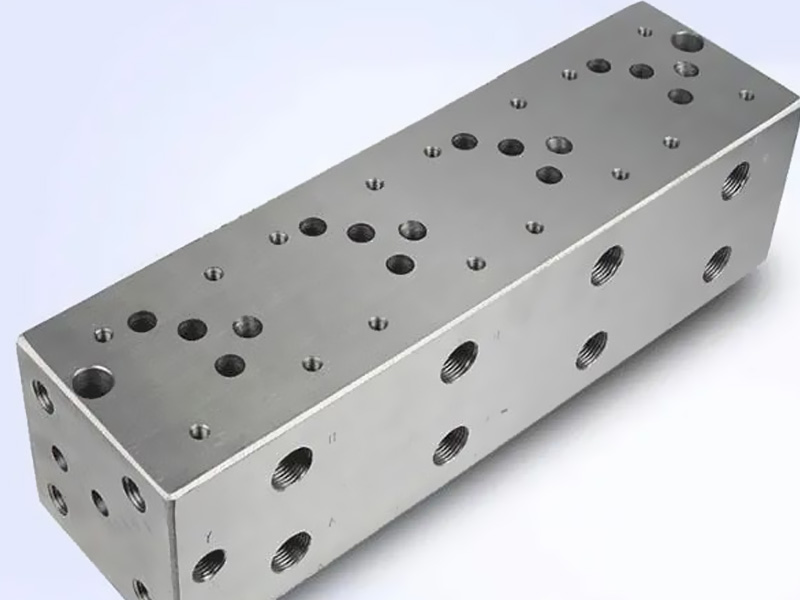

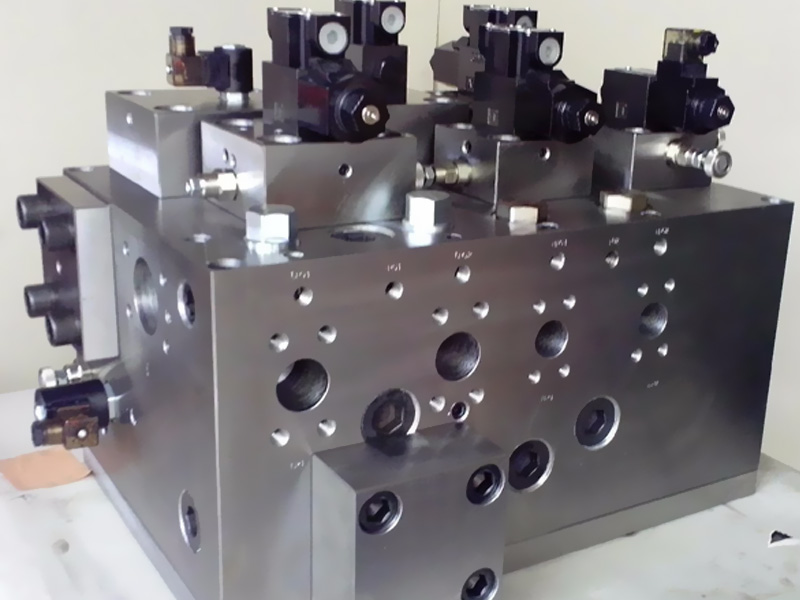

油路塊是液壓系統中的一個關鍵組件，它通常由金屬制成，負責控制液壓油的流向和壓力。油路塊的應用可以實現液壓系統的集成化和標準化，簡化系統的安裝和維護，降低制造成本，提高系統的整體性能和可靠性。

油路塊的原理性能

油路塊的性能與系統壓力和液壓閥塊的通徑密切相關。在油路塊上，通常設有壓力油口、工作油口和回油口。油路塊上的孔道內力在水平方向上是平衡的，但豎直孔道的力需要傳遞到基座上，并與反作用力平衡。這個力的大小可以通過公式 F=P1piD^2/4+P2PiD^2/4+... 計算，其中 P 為不同孔道內的壓力，D 為閥塊的通徑。

油路塊常規設計流程

油路塊的設計流程對于液壓系統的性能至關重要。以下是油路塊設計的常規步驟：

1.確認原理圖和元件：根據液壓原理圖，確定閥和油路的連接方式，并列出所需的元件清單。

2.數據庫的建立：從標準數據庫中選擇標準件，并設計非標準件，保存所有元件的設計數據。

3.繪制油路塊立體圖：確定油路塊的外形尺寸，并確定各閥的位置。這包括建立油路塊外形、擺放元器件，并調整安裝面底板和孔模型的位置。

4.油孔連接：將需要連接的孔連接在一起。在設計過程中，可以同時使用二維展開圖和三維透視圖，以確保油路的正確連接。

設計油路塊的挑戰

設計油路塊的一個挑戰是，每個液壓系統都需要根據液壓原理圖單獨設計油路塊。雖然這種方法簡化了液壓系統的安裝和維護，但同時也增加了設計和加工的難度，提高了單件成本，不適合小批量生產。

油路塊是液壓系統中不可或缺的組件，其設計和制造質量直接影響到液壓系統的性能。通過遵循常規的設計流程和考慮油路塊的原理性能，可以確保液壓系統的高效和可靠運行。雖然設計油路塊存在一定的挑戰，但通過采用先進的設計工具和制造技術，可以有效地克服這些挑戰。
