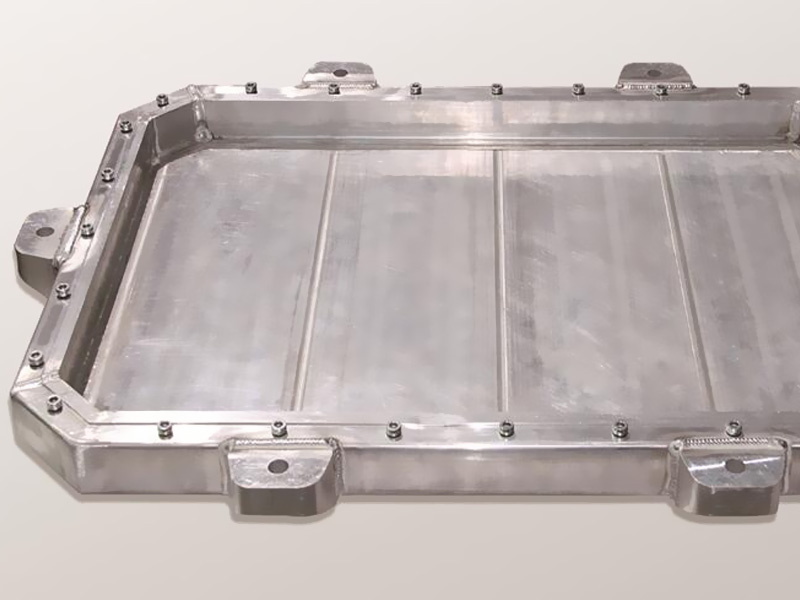

隨著新能源汽車行業的快速發展，電池托盤作為關鍵的組件之一，其設計和制造技術受到了廣泛關注。鋁型材焊接電池托盤因其設計靈活、加工方便等優點，成為目前主流的電池托盤設計方案。本文將詳細介紹鋁型材焊接電池托盤的技術路線、工藝解決方案以及CNC加工在電池托盤加工流程中的應用。

鋁型材焊接電池托盤的優勢

1.設計靈活性：通過型材的拼接和加工，可以滿足不同形狀和尺寸的需求。

2.高剛性：擠壓鋁合金材料提供了優異的剛性和抗震動性能。

3.加工方便：易于進行切割、焊接和修改，適合批量生產。

電池托盤加工流程

電池托盤的加工流程主要包括CNC加工、焊接和組裝等步驟。其中，CNC加工是關鍵環節，主要用于散件加工和總成加工。

1.散件加工：

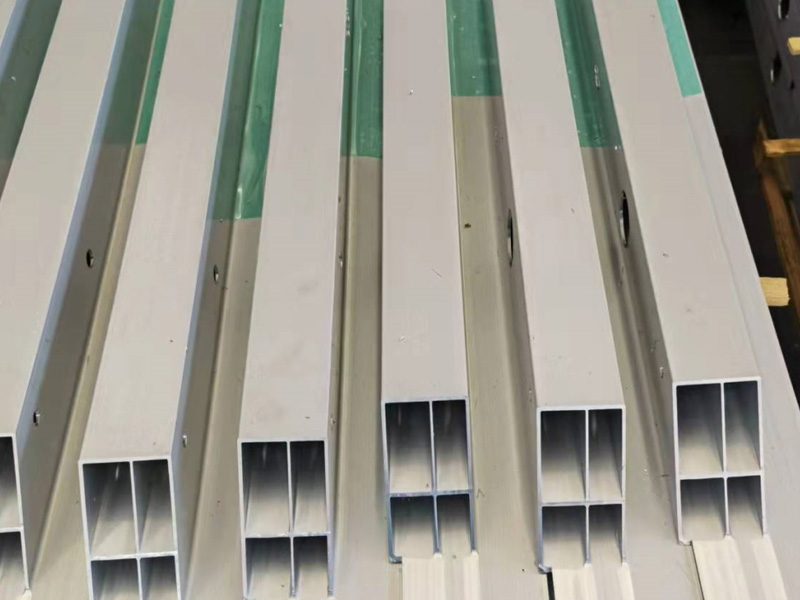

桿件類加工：包括橫縱梁、防撞邊梁、側板等窄長型型材件的加工。

板材類加工：涉及電池托盤的其他平面部件。

2.總成加工：

將加工好的散件進行焊接和組裝，形成完整的電池托盤。

CNC加工在電池托盤加工中的應用

CNC加工在電池托盤加工中主要用于桿件的外形和尺寸加工。加工精度要求中等（IT8-IT10），追求加工效率和大批量生產。

1.加工設備推薦：

動柱式結構加工中心，具有超長X軸行程，可配置多工位夾具，實現不停機上下料，提高批量化生產效率。

加工中心應具備高剛性線性導軌和BT40主軸，以適應鋁到鋼材的加工需求。

2.加工效率：

快移速度60m/min與高加速度相結合，提高加工效率。

多種配置可選，根據工件的批量大小，采用不同加工方案。

3.特殊配置：

可配備旋轉四軸，一次裝夾完成多面及角度加工，滿足復雜工件的加工需求。

鋁型材焊接電池托盤因其設計和加工優勢，在新能源汽車領域得到了廣泛應用。CNC加工作為電池托盤加工流程中的關鍵環節，對提高生產效率和保證產品質量起著至關重要的作用。選擇合適的CNC加工設備和工藝方案，可以有效提升電池托盤的生產能力和市場競爭力。
