液壓閥塊設計注意事項

隨著液壓插裝閥的應用普及，液壓閥塊在液壓系統中的重要性已被越來越多的人們所認識，其應用范圍也越來越廣泛，那它好不好呢？今天我們就通過下面的介紹，一同來了解下液壓閥塊的相關內容。

液壓閥塊的優勢

液壓閥是一種可用多種方式操作，對液壓油進行控制的液壓元件，通常與電磁線圈配壓閥組合使用，可以很方便地實現自動化控制，可用于遠距離控制水電站油、氣、水管路系統的通斷。液壓閥可以分為壓力控制閥、流量（速度）控制閥和方向控制閥等，要實現比較負載的復合動作或功能，需要多個閥配合來完成相應的控制，液壓閥之間的連接需要液壓閥塊，有了液壓閥塊可以使液壓設計更容易地實現標準化、模塊化，同時也大大地提高了設計的靈活性和便利性。液壓閥塊也是更液壓系統更加地緊湊，集成化更高，從而降低成本

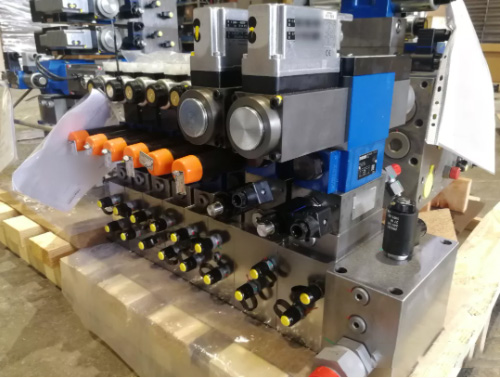

微信圖片_20230408174051

液壓閥塊制作

1、液壓閥塊上安裝閥、法蘭的表面粗糙度應達到Ra0.4，末端管接頭的密封面的表面粗糙度應達到Ra3.2。另外，安裝管接頭的螺孔與其外貼合面之間的垂直度公差至少應為8級。

2、閥塊上所有螺孔應有加工精度要求，一般選7H，螺紋式插裝閥的安裝孔的加工精度應附合產品樣本的要求，插裝閥安裝孔的粗糙度為Ra0.8，此外，還要有尺寸公差和形位公差要求。0型圈溝槽的表面粗糙度為Ra3.2，一般流道的表面粗糙度為Ra12.5。

3、高壓閥塊最好采用35鍛鋼，一般的閥塊采用[**]3鋼或球墨鑄鐵，在用氣割從板材上裁制閥塊材料時，應留有足夠的加工余量，最好將閥塊的毛坯進行鍛造后再加工。加工閥塊的材料需要保證內部組織致密，不得有夾層、沙眼等缺陷，必要時應對毛坯探傷。鑄鐵塊和較大的鋼材塊在加工前應進行時效處理和預處理。

液壓閥塊設計注意事項

1、液壓閥塊設計中，油路應盡量簡捷，盡量減少深孔、斜孔和工藝孔。閥塊中孔徑要和流量相匹配，特別應注意相貫通的孔必須保證有足夠的通流面積，注意進出油口的方向和位置，應與系統的總體布置及管道連接形式相匹配，并考慮安裝操作的工藝性，有垂直或水平安裝要求的元件，必須保證安裝后符合要求。

2、對于工作中須要調節的元件，設計時要考慮其操作和觀察的方便性，如溢流閥、調速閥等可調元件應設置在調節手柄便于操作的位置。

3、需要經常檢修的元件及關鍵元件如比例閥、伺服閥等應處于閥塊的上方或外側，以便于拆裝。另外，閥塊設計中要設置足夠數量的測壓點，以供閥塊調試用，對于重量30kg以上的閥塊，應設置起吊螺釘孔，但在滿足使用要求的前提下，閥塊的體積要盡量小。
